Рукоятка бдительности РБ-80 применяется для предотвращения принудительного торможения локомотива в случае автоматической локомотивной сигнализации и используется в устройства проверки бдительности машиниста.
Установка РБ-80 размещают в кабине локомотива или в мотор-вагонной секции. Является важным дополнением для устройств контроля бдительности машиниста (УКБМ), а также используется в составе комплекса локомотивных устройств безопасности (КЛУБ).

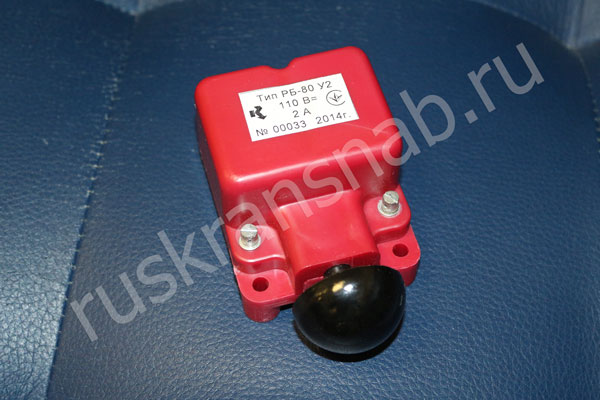

Рис. 1. Внешний вид рукоятки РБ-80
Рукоятка для локомотива РБ-80 при помощи винта соединяется со стержнем, который вставляется в отверстие на кожухе. При нажатии на рукоять, возникает воздействие на контактную систему. Стержень контактной системы при помощи винта скреплен с втулкой. На втулке расположены контактная пластина и колпачок. Под действием пружины пластина давит на стержень, через него на колпачок, далее прижимается к неподвижным контактам, которые находятся в верху и припаяны к контактодержателям. Сама контактная система монтируется в корпусе. В момент нажатия, стержень и втулка передвигаются в низ. В следствии чего пружина отпускает контактную пластину от неподвижных контактов вверху. При перемещении вниз пластина замыкает неподвижные контакты. Необходимо следить, чтобы в нормальном положении рукоятка не доходила до упора, а между винтом и втулкой должен быть зазор. Также обязательно контролируется, чтобы при работе не возникало заеданий при нажатии и возвращении в исходное состояние.
Рис. 2. Состав устройства
Наименование параметра |
Величина |
Сопротивление контактов переходное, Ом не более |
0,1 |
Зазор у разомкнутых фронтовых и тыловых контактов, мм |
0,8-1,2 |
Нажатие контактное на один контакт, Н |
0,265-0,294 |
Совместный ход контактов, мм не менее |
0,25 |
Исполнение контактов |
Один замыкающий Один размыкающий |
Напряжение рабочее постоянного тока, В не более |
110 |
Нагрузка контактов допустимая, А не более |
2 |
Допустимая рабочая температура, °С |
-60…+45 |
Высота, мм |
135 |
Ширина, мм |
66 |
Масса, кг не более |
0,25 |
Рукоятка бдительности данного типа соответствует всем техническим требованиям согласно ТУ У 31.6.-00213807-043:2008.
Р |
Б |
80 |
рукоятка |
бдительности |
Конструктивное исполнение |
В комплект поставки входит:
